漏斗图Funnel

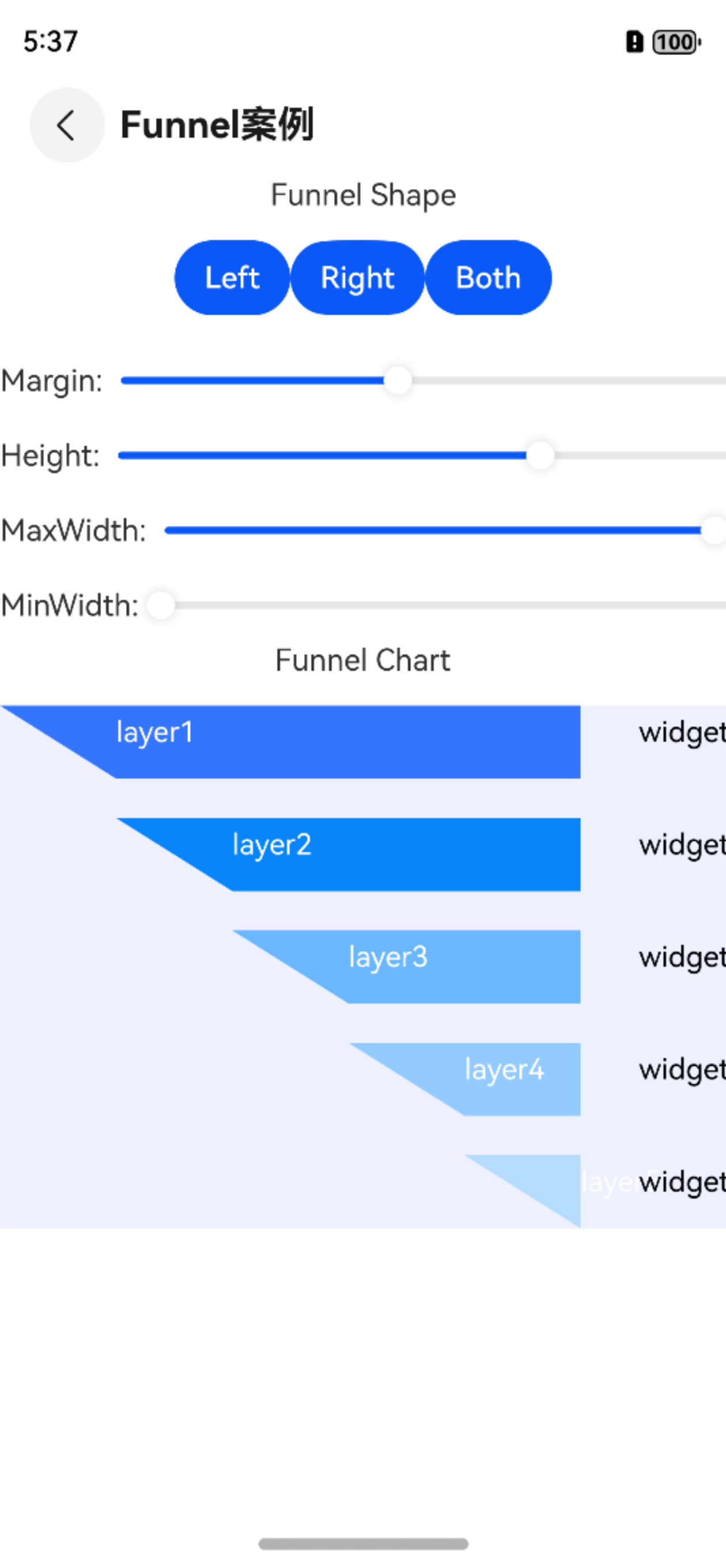

一、效果总览

二、描述

使用场景

1. 通常用于表达转化率的场景
2. 需要定制化漏斗图的场景

三、构造函数及参数说明

OmniFunnelChart({
  @Require config: OmniFunnelChartConfig
})

interface OmniFunnelChartConfig {
    layerHeight: number
    layerCount: number
    defaultLayerColor: Color[]
    layerTextColor: Color
    markerTextColor: Color
    maxLayerWidth: number
    minLayerWidth: number
    axisBackground?: Color | undefined
    layerTitles: string[]
    markerTitles: string[]
    layerMargin?: number
    shape?: OmniFunnelShape
    layerTextFont?: string
    markerTextFont?: string
}

一级参数

参数名	参数类型	描述	是否必填	默认值
config	OmniFunnelChartConfig	漏斗图配置入参	是

二级参数

参数名	参数类型	描述	是否必填	默认值
layerHeight	number	漏斗每层的高度	否	40
layerCount	number	漏斗层数	是
defaultLayerColor	Color[]	漏斗每层颜色	是
layerTextColor	Color	漏斗文本颜色	否	0xffffffff
markerTextColor	Color	漏斗标记物文本颜色	否	0xff000000
maxLayerWidth	number	漏斗最大宽度	是
minLayerWidth	number	漏斗最小宽度	是
axisBackground	Color	坐标轴背景颜色	否	0xFFEEF0FF
layerTitles	string[]	漏斗每层文本	否	layer
markerTitles	string[]	漏斗标记物每层文本	否	marker
layerMargin	number	漏斗物每层间距	否	0
shape	OmniFunnelShape	漏斗形状	否	OmniFunnelShape.Both
layerTextFont	string	漏斗每层文本字号	否	'normal normal 50px sans-serif'
markerTextFont	string	漏斗每层标记物文本字号	否	'normal normal 50px sans-serif'

四、代码演示

默认效果

{
  config: {
    shape: OmniFunnelShape.Both
  }
}

左漏斗

{
  config: {
    shape: OmniFunnelShape.Left
  }
}

右漏斗

{
  config: {
    shape: OmniFunnelShape.Right
  }
}
